Баки-аккумуляторы горячей воды

Баки-аккумуляторы горячей воды (БАГВ) широко применяются в АЭС, ТЭЦ, котельных и центральном теплоснабжении ЖКХ для хранения воды. Их основной назначение - хранение и поддержание определенной температуры воды, выравнивание напора в периоды максимальной нагрузки.

Процесс разработки, изготовления, эксплуатации и техобслуживания строго регламентирован следующими документами:

  • СП 124.13330.2012 "Тепловые сети. Актуализированная редакция"
  • РД 153-34.1-40.504-00 «Методические указания по оптимальной защите баков-аккумуляторов от коррозии и воды в них от аэрации»
  • МДК 4-04.2002 «Типовая инструкция по технической эксплуатации баков-аккумуляторов горячей воды в системах коммунального теплоснабжения»
  • РД 34.40.601-97 «Методические указания по обследованию баков-аккумуляторов горячей воды»
Скачать опросный лист
Скачать каталог

Устройство и конструкция БАГВ

Конструкция напоминает РГС и РВС, но данные резервуары не взаимозаменяемы.

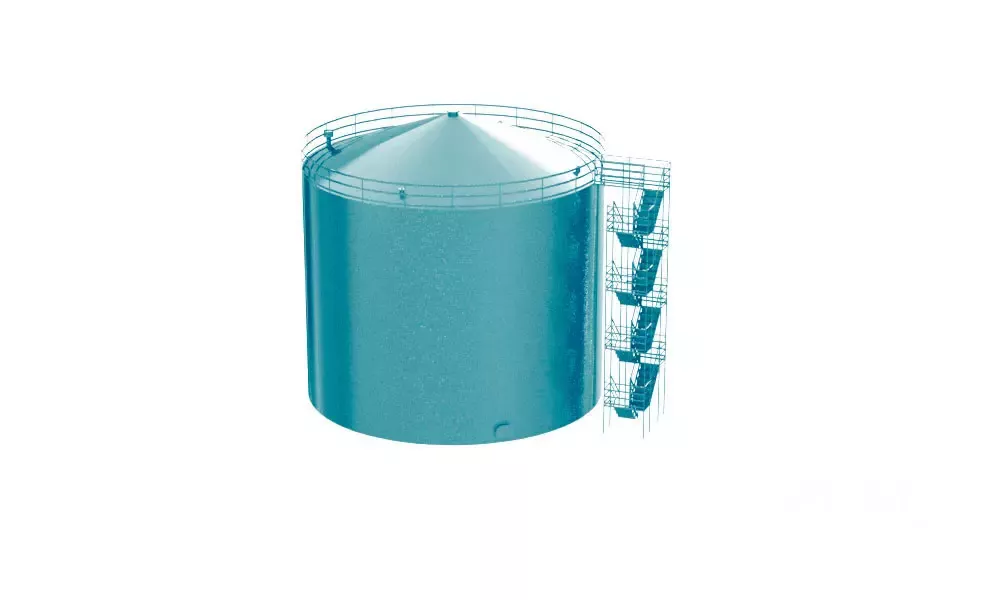

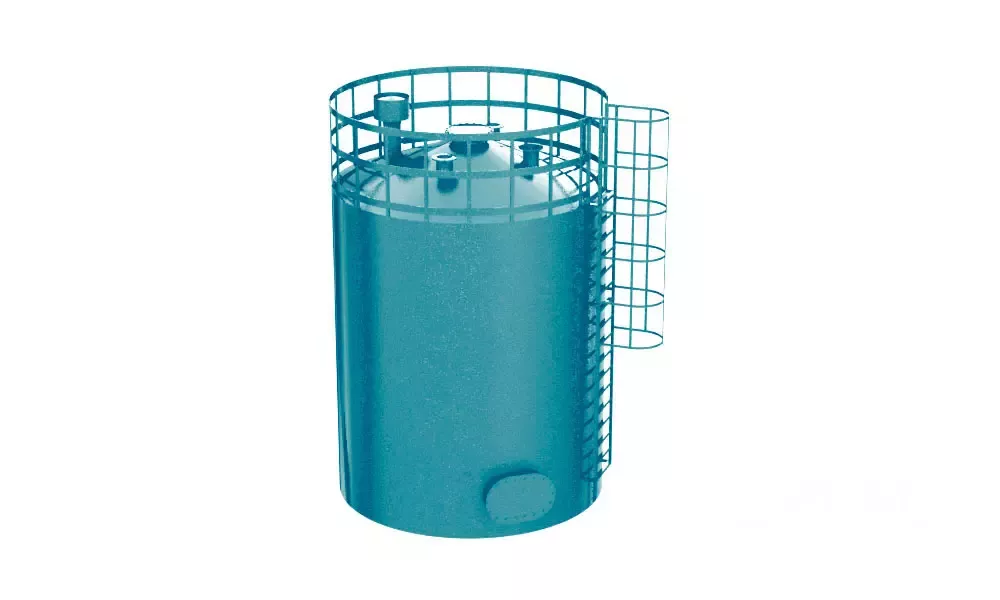

Бак-аккумулятор горячей воды представляется собой резервуарр, объемом от 50 м3 доя 20000 м3, который устанавливается на бетонные или металлические опоры.

БАГВ объемом менее 50 м3 зачастую изготавливают в горизонтальном исполнении, от 50 м3 до 100м3 - производят в горизонтальном и вертикальном исполнении, если объем более 100м3 - то наиболее эффективным является вертикальное исполнение.

Изготовление баков-аккумуляторов БАГВ

Для изготовления используются 2 типа стали, в зависимости от условий эксплуатации:

  • Ст3сп - для температур до -40°С;
  • 09Г2С - для температур до -60°С;

Толщина стали варьируется от 5 мм до 16 мм

В зависимости от объема бака-аккумулятора горячей воды его могут изготавливать двумя способами.

Баки большого объема изготавливаются методом рулонирования: стенка и днище поставляются на строительную площадку в виде рулона. Свернутое полотнище устанавливается вертикально, и в процессе раскручивания приваривается к днищу.

Вторым способом является изготовление обечаек по поясам. Данным способом можно предотвратить появление хлопунов и прочих деформация. Также, метод обечаек, способствует сохранению геометрической формы. На стройплощадке стальные листы сваривают внахлест, опираясь при этом на стенку и продольную кромку.

Горизонтальные БАГВ малого объема поставляются на место уже в собранном виде.

Коррозионная защита баков-аккумуляторов горячей воды

Хранимая в БАГВ жидкость оказывает сильное коррозоноое и другие негативные воздействия на резервуар, поэтому к марке стали предъявляются следующие требования:

  • коррозионная стойкость;
  • износостойкость;
  • высокая сопротивляемость низким температурам.

Антикоррозионную защиту обеспечивают путем комплексной обработки внешней и внутренней поверхностей. Для покрытия используют эмали, герметики, краски, алюминиевое металлизированное покрытие, катодная защита, самовосстанавливающиеся противокоррозионные смазки.

Характеристики баков-аккумуляторов горячей воды

  • температура жидкости не должна превышать 95°С;
  • окружающая температура выше -60°С;
  • показатель сейсмичности района – менее 9 баллов;
  • ветровая нагрузка – ниже 0,6 кПа;
  • снеговая нагрузка – ниже 2,0 кПа;
  • обязательно наличие принудительной или естественной вентиляции;
  • минимальный остаточный уровень – 200 мм.

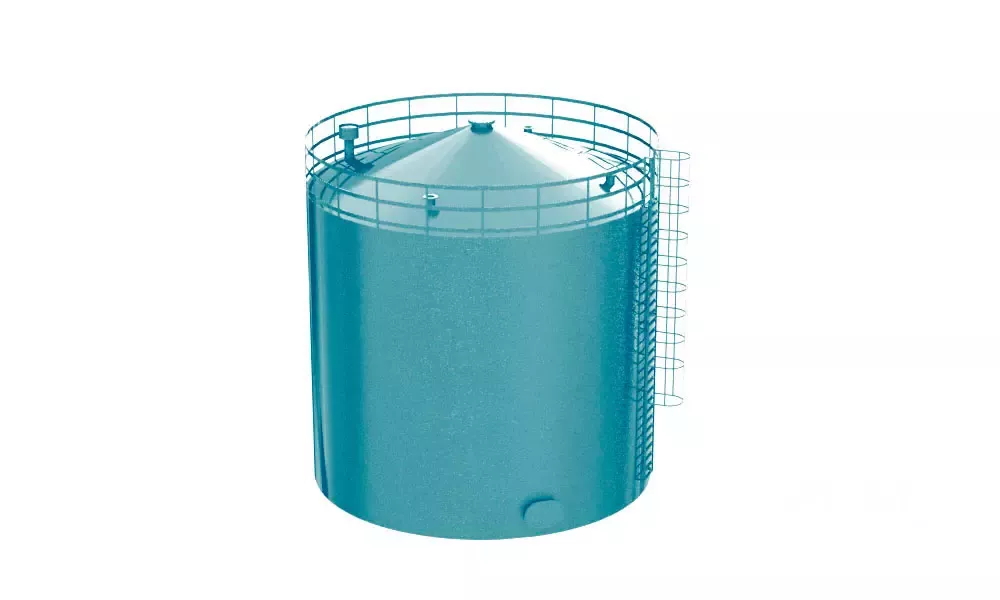

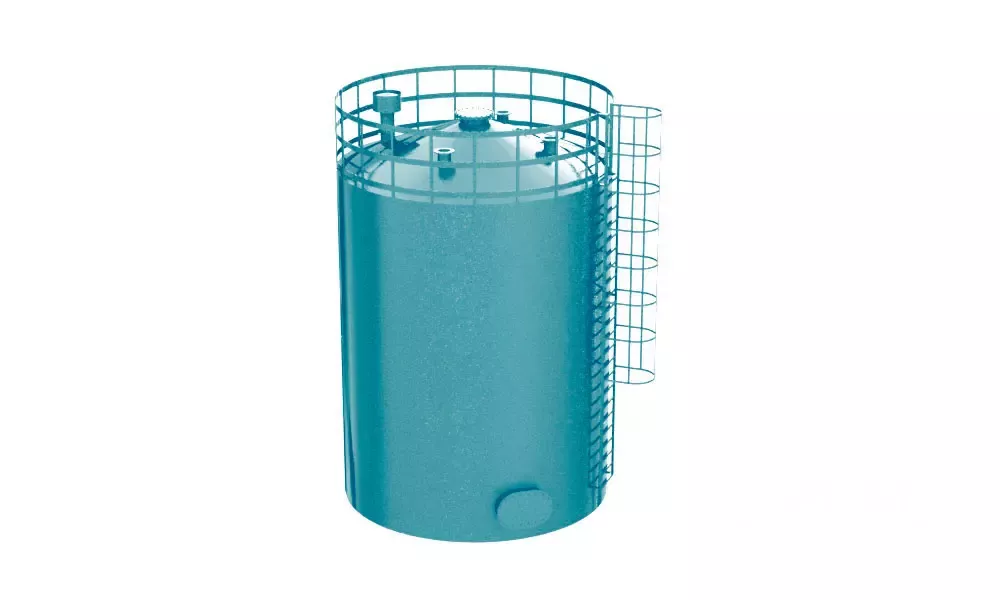

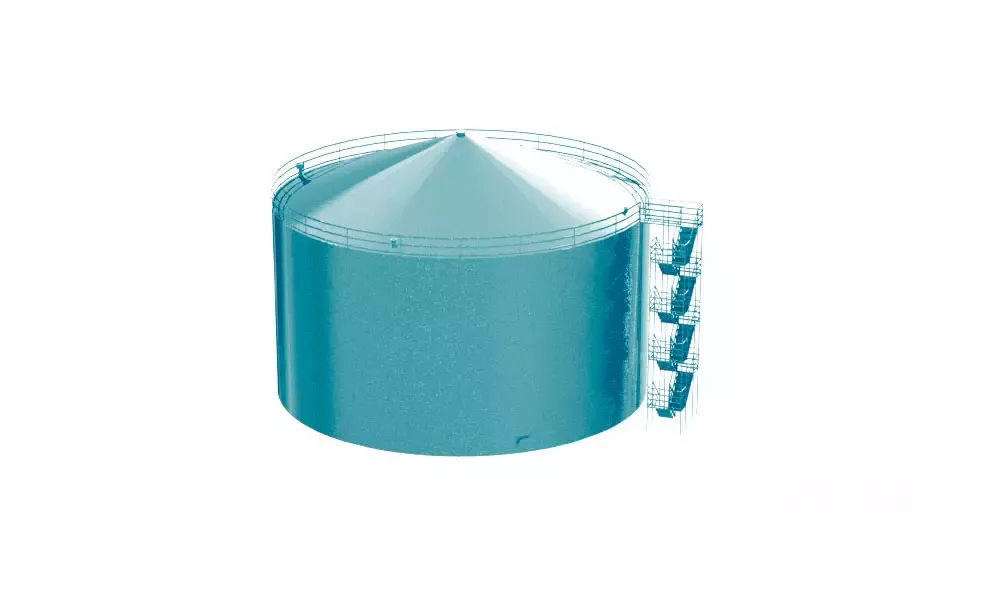

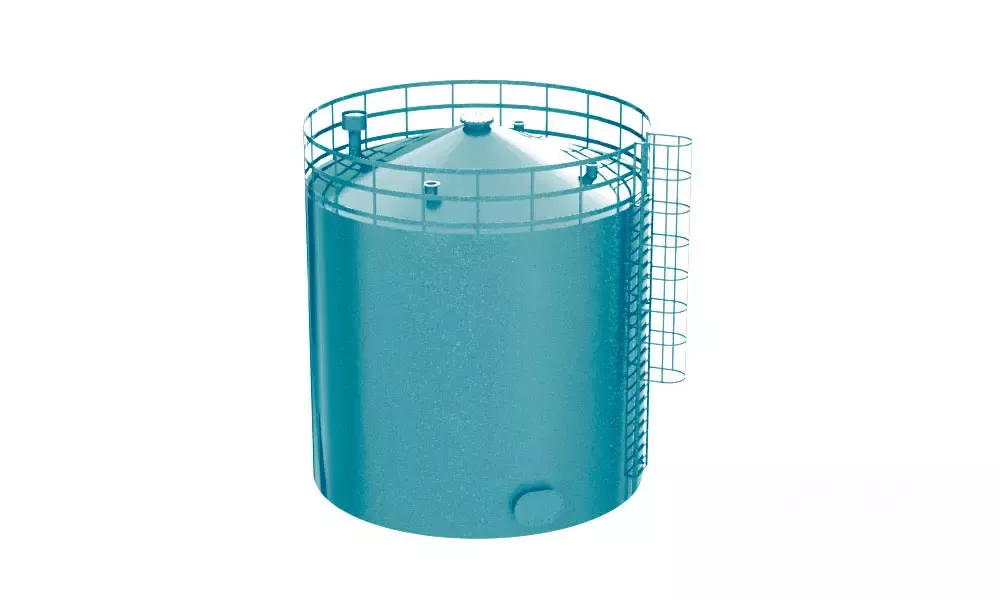

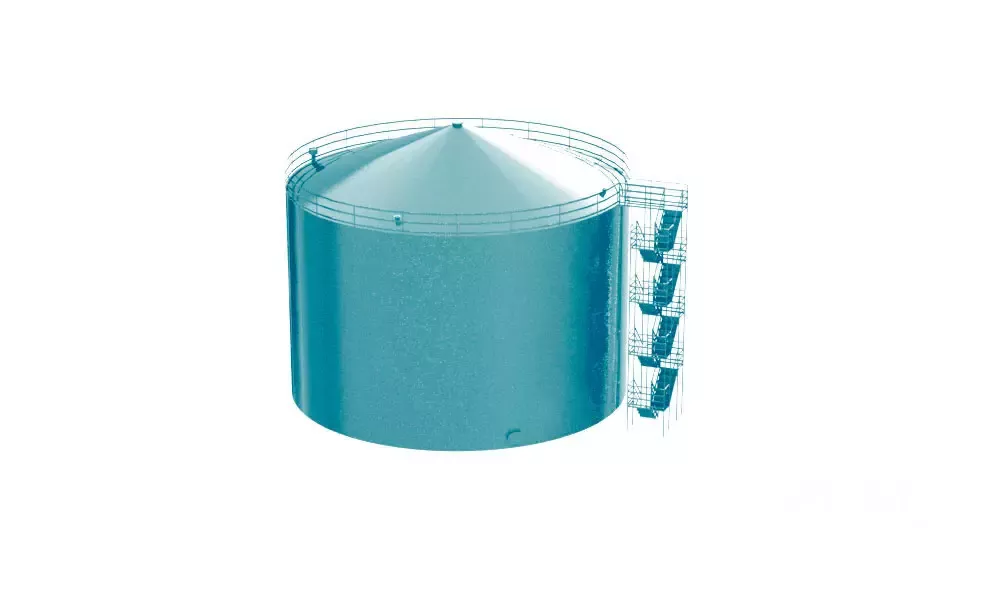

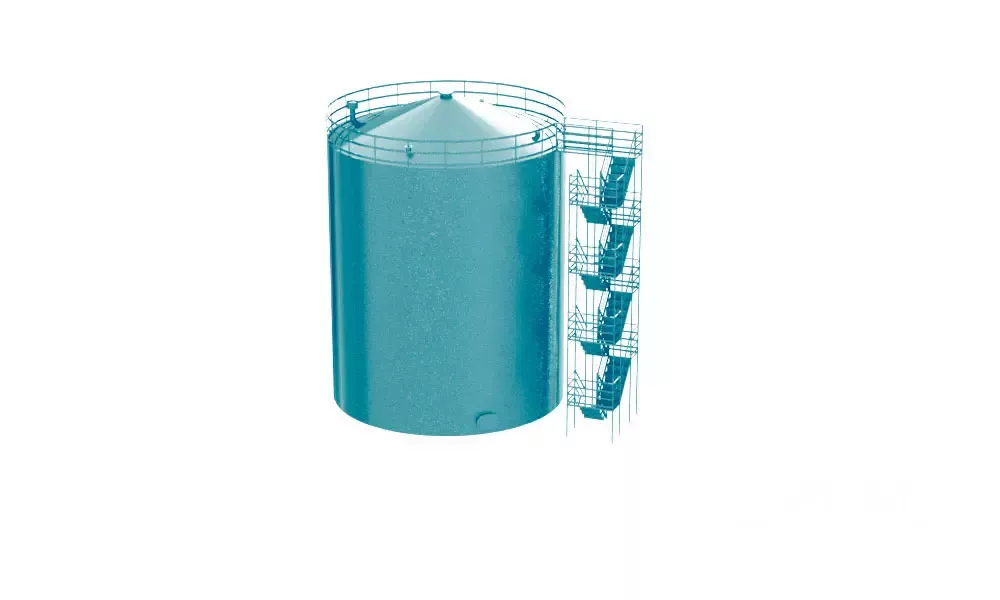

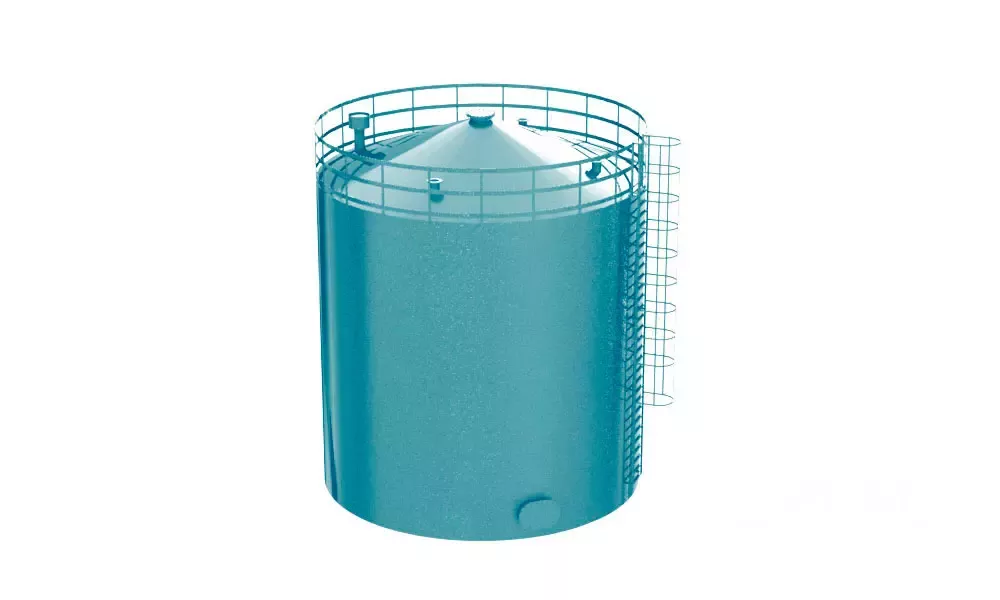

ПАРАМЕТРЫБАГВ-100БАГВ-200БАГВ-300БАГВ-400БАГВ-1000БАГВ-2000БАГВ-3000БАГВ-5000
Рабочий продукт вода
Конструктивное исполнение горизонтальное/вертикальное вертикальное
Температура рабочего продукта, ºС до +95
Основной материал Ст3сп, 09Г2С
Толщина стали 4-8 мм 8-16 мм
Рабочая температура эксплуатации, ºС от -60 до +40
Минимальный остаточный уровень в баке, мм 200
Сейсмичность района эксплуатации до 9 баллов
Тип днищ плоские, конические
Установленный срок службы, лет 10

Габаритные размеры
(рассчитываются по индивидуальному заказу и даны для справки)

Диаметр D, мм 4900 6650 7850 8600 10430 15180 18980 20920
Высота H, мм 5960 5960 7450 7450 11920 11920 11920 14900
Масса, кг 12251 14000 17960 20500 39500 69500 118000 176500
